一、建筑专业设计要点
1. 平面与跨度、柱距选型
门式轻钢常用：柱距 6m/7.5m/9m；单跨 12、15、18、24m；重钢带行车常用 6m、9m 柱距。
按工艺布局：设备摆放、通道、吊装空间确定开间，预留后期技改扩建余量；有重型设备区域局部加大柱距、加固地坪。
地坪荷载：普通仓储 3～5t/㎡，机加工 8～20t/㎡，重型车间需做加厚配筋地坪、设备独立基础。
2. 屋面、排水、采光、通风
屋面坡度：单层彩钢屋面 1:10～1:15（5%～10%），防止积水漏水；夹芯板可取 1:12 左右。
排水：优选外天沟 落水管，多雨地区加大天沟截面；超长厂房设置伸缩缝、分段排水。
采光：厂房采光带占屋面总面积 8%～15%，frp 采光板阻燃型，避开高温设备上方。
通风：高温 / 粉尘车间设屋脊通风器、墙面百叶窗；密闭车间预留机械通风机房。
3. 门窗、吊车门洞
行车大门：按行车较大外形 安全余量预留洞口，常用彩钢推拉门、提升门；外墙门窗满足采光、疏散防火规范。
二、结构主体设计（重中之重）
1. 荷载取值（gb51022、gb50017）
永久荷载：自重 吊顶、管线重量；
可变荷载：屋面活载（轻钢常规 0.5kn/㎡）、雪荷载（按当地 50 年一遇积雪）、风荷载（沿海大风区提高风压）；
吊车荷载：有行车必须按吊车工作制（a1～a7）取竖向轮压、横向水平刹车力，重钢 a5 及以上吊车荷载控制设计。
2. 主材牌号选用
无吊车轻钢：q235b；
带吊车、大跨度、高寒低温地区（-20℃以下）、重荷载：q355b；低温严寒用 q355d 避免低温脆断。
3. 刚架、支撑系统布置
门式刚架：h 型钢变截面梁柱（轻钢节省用钢），重钢等截面 h 型钢 / 箱型柱。
支撑体系（保证整体稳定）
柱间支撑：十字交叉型钢支撑，柱距≥9m 改用门式支撑；每 5～6 个开间设一道柱间支撑；
屋面横向水平支撑：屋脊、檐口布置，形成空间稳定桁架，防止厂房侧移失稳。
檩条：屋面 c/z 型钢檩条，z 型搭接适合大坡度屋面；墙梁 c 型钢，门窗洞口设加强立柱。
4. 基础与锚栓设计
常规采用独立锥形基础，软弱地基改用条形基础 / 桩基础；
地脚锚栓：预埋定位精准，外露长度满足钢柱安装调节，吊车柱加大锚栓直径与预埋深度；
基础沉降验算：重型设备车间单独设备基础，和主体厂房基础脱缝，避免不均匀沉降拉裂地坪。
5. 位移控制限值
轻钢厂房柱顶侧移：风荷载下 h/600；带吊车厂房更严格，满足行车平稳运行不卡轨。
三、围护系统设计要点
屋面板 / 墙面板
保温车间：岩棉 / pu 夹芯板（a 级防火优选岩棉）；常温仓储：单层彩板 玻璃丝棉内保温。
彩板基材：镀铝锌基板≥150g/㎡，化工腐蚀环境选用氟碳漆彩板。
细部构造：板搭接防水密封、屋脊盖板、檐口收边、阴阳角包边，是防漏水关键。
四、防火、防腐设计（强条，消防验收必查）
1. 防火设计（cecs200、建筑防火规范 gb50016）
耐火极限：
二级耐火厂房：钢柱≥1.5h、钢梁≥1.0h、檩条≥0.5h；
涂刷厚型 / 薄型 / 超薄型防火涂料，严禁省略；甲类危险品厂房提高耐火等级。
防火分区：按生产类别划分分区面积，设置防火墙、防火卷帘。
2. 防腐设计
普通干燥厂房：构件工厂喷砂除锈 sa2.5 级 环氧富锌底漆；
潮湿、化工、酸洗车间：底漆 中间漆 面漆三重防腐，局部腐蚀区选用耐候钢或增加漆膜厚度；
室外钢构件、埋地锚栓加强防腐。
五、消防、给排水、电气配套设计
消防：丙类及以上厂房设室内消火栓；面积超规范要求增设喷淋系统、火灾报警；
给排水：生产废水、雨水分流，油污车间设隔油池；
电气：屋面预留桥架、灯具预埋件，防爆车间（易燃易爆生产）选用防爆电器、电缆沟防渗。
六、经济性优化设计要点
优选标准化柱距、跨度，减少非标构件，降低加工造价；
无吊车轻钢采用变截面 h 型钢、z 檩条优化用钢量；
地质条件好时优化基础尺寸，控制土建成本；
根据当地风雪参数合理取值，不盲目加大截面造成浪费。
七、特殊环境专项设计
沿海沿海盐雾区：提高防腐等级、加大风压取值；
高寒积雪地区：加大雪荷载，加厚构件截面、加密檩条；
高温冶炼车间：远离热源构件隔热处理，改用耐高温防腐。
听广东钢结构公司分析钢结构厂房工程设计要点有哪些？

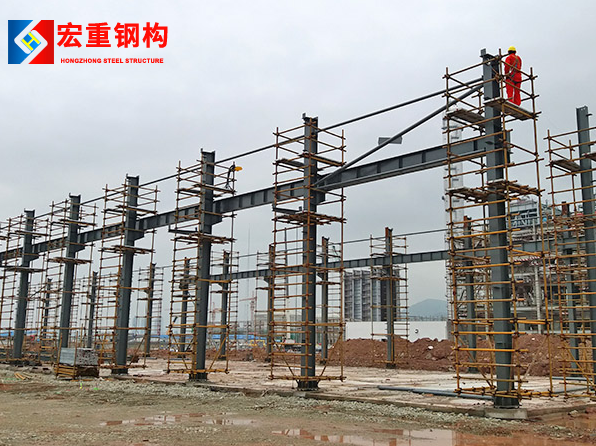

ag真人国际官网说钢结构厂房工程是以钢材为主要承重构件的工业建筑设施，分为轻型和重型两类。主体由钢柱、钢梁、钢屋架等构件组成，采用冷弯薄壁钢构件体系及镀锌工艺提升耐久性，具有质量轻、强度高、跨度大的特点，施工周期短且综合成本较低。
一、建筑专业设计要点
1. 平面与跨度、柱距选型
门式轻钢常用：柱距 6m/7.5m/9m；单跨 12、15、18、24m；重钢带行车常用 6m、9m 柱距。
按工艺布局：设备摆放、通道、吊装空间确定开间，预留后期技改扩建余量；有重型设备区域局部加大柱距、加固地坪。
地坪荷载：普通仓储 3～5t/㎡，机加工 8～20t/㎡，重型车间需做加厚配筋地坪、设备独立基础。
2. 屋面、排水、采光、通风
屋面坡度：单层彩钢屋面 1:10～1:15（5%～10%），防止积水漏水；夹芯板可取 1:12 左右。
排水：优选外天沟 落水管，多雨地区加大天沟截面；超长厂房设置伸缩缝、分段排水。
采光：厂房采光带占屋面总面积 8%～15%，frp 采光板阻燃型，避开高温设备上方。
通风：高温 / 粉尘车间设屋脊通风器、墙面百叶窗；密闭车间预留机械通风机房。
3. 门窗、吊车门洞
行车大门：按行车较大外形 安全余量预留洞口，常用彩钢推拉门、提升门；外墙门窗满足采光、疏散防火规范。
二、结构主体设计（重中之重）
1. 荷载取值（gb51022、gb50017）
永久荷载：自重 吊顶、管线重量；
可变荷载：屋面活载（轻钢常规 0.5kn/㎡）、雪荷载（按当地 50 年一遇积雪）、风荷载（沿海大风区提高风压）；
吊车荷载：有行车必须按吊车工作制（a1～a7）取竖向轮压、横向水平刹车力，重钢 a5 及以上吊车荷载控制设计。
2. 主材牌号选用
无吊车轻钢：q235b；
带吊车、大跨度、高寒低温地区（-20℃以下）、重荷载：q355b；低温严寒用 q355d 避免低温脆断。
3. 刚架、支撑系统布置
门式刚架：h 型钢变截面梁柱（轻钢节省用钢），重钢等截面 h 型钢 / 箱型柱。
支撑体系（保证整体稳定）
柱间支撑：十字交叉型钢支撑，柱距≥9m 改用门式支撑；每 5～6 个开间设一道柱间支撑；
屋面横向水平支撑：屋脊、檐口布置，形成空间稳定桁架，防止厂房侧移失稳。
檩条：屋面 c/z 型钢檩条，z 型搭接适合大坡度屋面；墙梁 c 型钢，门窗洞口设加强立柱。
4. 基础与锚栓设计
常规采用独立锥形基础，软弱地基改用条形基础 / 桩基础；
地脚锚栓：预埋定位精准，外露长度满足钢柱安装调节，吊车柱加大锚栓直径与预埋深度；
基础沉降验算：重型设备车间单独设备基础，和主体厂房基础脱缝，避免不均匀沉降拉裂地坪。
5. 位移控制限值
轻钢厂房柱顶侧移：风荷载下 h/600；带吊车厂房更严格，满足行车平稳运行不卡轨。
三、围护系统设计要点
屋面板 / 墙面板
保温车间：岩棉 / pu 夹芯板（a 级防火优选岩棉）；常温仓储：单层彩板 玻璃丝棉内保温。
彩板基材：镀铝锌基板≥150g/㎡，化工腐蚀环境选用氟碳漆彩板。
细部构造：板搭接防水密封、屋脊盖板、檐口收边、阴阳角包边，是防漏水关键。
四、防火、防腐设计（强条，消防验收必查）
1. 防火设计（cecs200、建筑防火规范 gb50016）
耐火极限：
二级耐火厂房：钢柱≥1.5h、钢梁≥1.0h、檩条≥0.5h；
涂刷厚型 / 薄型 / 超薄型防火涂料，严禁省略；甲类危险品厂房提高耐火等级。
防火分区：按生产类别划分分区面积，设置防火墙、防火卷帘。
2. 防腐设计
普通干燥厂房：构件工厂喷砂除锈 sa2.5 级 环氧富锌底漆；
潮湿、化工、酸洗车间：底漆 中间漆 面漆三重防腐，局部腐蚀区选用耐候钢或增加漆膜厚度；
室外钢构件、埋地锚栓加强防腐。
五、消防、给排水、电气配套设计
消防：丙类及以上厂房设室内消火栓；面积超规范要求增设喷淋系统、火灾报警；
给排水：生产废水、雨水分流，油污车间设隔油池；
电气：屋面预留桥架、灯具预埋件，防爆车间（易燃易爆生产）选用防爆电器、电缆沟防渗。
六、经济性优化设计要点
优选标准化柱距、跨度，减少非标构件，降低加工造价；
无吊车轻钢采用变截面 h 型钢、z 檩条优化用钢量；
地质条件好时优化基础尺寸，控制土建成本；
根据当地风雪参数合理取值，不盲目加大截面造成浪费。
七、特殊环境专项设计
沿海沿海盐雾区：提高防腐等级、加大风压取值；
高寒积雪地区：加大雪荷载，加厚构件截面、加密檩条；
高温冶炼车间：远离热源构件隔热处理，改用耐高温防腐。
